【適用范圍】
適用于住宅區、飯店、賓館、療養院、學校、礦山、工廠等生活污水處理及類似的工業污水處理。
【設備特點】
可埋入地表下
全自動控制，不需人員管理
無污泥回流
操作簡單、維護方便
噪聲低，無異味
使用壽命長
【型號規格】

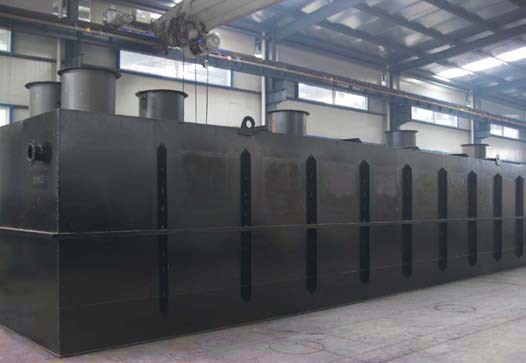

本公司生產的埋地式生活污水處理設備，有WSZ-A型模塊式、WSZ-F型玻璃鋼兩大系列，處理量0.5～50m3/H共30多種規格。
【WSZ-A型模塊式】
一、工藝說明
WSZ-A 型設備的設計主要是針對生活污水和與之類似的工業有機污水的處理。其主要處理手段是采用目前較為成熟的生化處理技術——接觸氧化法，水質參數按一般生活水水質，進水BOD 20Omg/l，出水BOD 20mg/l指標設計，總共有六部份組成：(1)初沉池；(2)接觸氧化池；(3)二沉池；(4)消毒池、消毒裝置；(5)污泥池；(6)風機房、風機；
現分別論述如下：
(1)初沉池：設備初沉池為豎流式沉淀池，污水在沉淀池的上升流速為0.6-0.7毫米/秒，沉淀下來的污泥用空氣提至污泥池。（注：WSZ-A O.5-5m3/h不設初沉池）
(2)接觸氧化池：初沉后水自流至接觸池進行生化處理，接觸池分為三級，總停留時間為 1小時以上。加強型設備接觸氧化時間可達6小時，填料為新穎梯形填料。易結膜、不堵塞。填料比表面積為160m2/m3，接觸池氣水比在12:1左右。（注WSZ-A 0.5-5T/h，接觸池為二級）
(3)二沉池：生化后污水流到二沉池，二沉池為二只豎流式沉淀池，它們并聯運行。上升流速為O.3-0.4毫米/秒。排泥采用空氣提升至污泥池。（注WSZ—A0.5-5mT/h，污泥自流到污泥池中）
(4)消毒池及消毒裝置：消毒池按規范：“TJI4—74”標準為30分鐘，若是醫院污水，消毒池可增加停留時間至1-1.5小時，采用固體氯片接觸溶解的消毒方式，消毒裝置能根據出水量的大小不斷改變加藥量，達到多出水多加藥，少出水少加藥的目的。其它消毒裝置可另行配制。（注:如用于工業污水消毒池與消毒裝置可以不要)
(5)污泥池：初沉池、二沉池的所有污泥均用空氣提至 WSZ-A的污泥池內進行好氧消化。污泥池的清液回流至接觸氧化池內進行再處理。消化后剩余污泥很少，一般1-2年清理一次。清理方法可采用吸糞車從污泥池的檢查孔伸入污泥底部，進行抽吸外運即可。（WSZ-A 0.5-5T/h，污泥采用厭氧消化）
(6)風機房、風機：設備 WSZ-A的風機房設在消毒池的上方，進口采用雙層隔音，進風口有消聲器、風機過濾器，因此運行時無噪音。風機采用二臺L型羅茨鼓風機，能自動交替運行。單臺風機運行壽命30000小時左右。
二、WSZ-A設備技術參數
|
名稱 |
型號 |
A-0.5 |
A-1 |
A-3 |
A-5 |
A-10 |
A-20 |
A-30 |
|
處理量（m3/h) |
0.5 |
1 |
3 |
5 |
10 |
20 |
30 | |
|
風機 |
型號 |
L13LD |
L13LD |
L12LD |
L12LD |
L22LD |
L23LD |
L32LD |
|
功率 |
0.75 |
0.75 |
1.5 |
1.5 |
2.2 |
4 |
7.5 | |
|
水泵 |
型號 |
AS10-2CB |
AS10-2CB |
AS10-2CB |
AS10-2CB |
AS10-2CB |
AS16-2CB |
AS16-2CB |
|
功率 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.6 |
1.6 | |
|
進水 |
BOD5mg/l |
200-400 | ||||||
|
出水 |
BOD5mg/l |
20-60 | ||||||
|
設備重量約 |
2.5 |
4.5 |
6 |
9 |
9 |
12 |
15 | |
三、WSZ-A設備處理量與進出水BOD5 關系
|
進水BOD5mg/L |
200 |
300 |
400 |
200 |
300 |
400 |
500 |
300 |
400 |
500 | |
|
出水BOD5mg/L |
20 |
20 |
20 |
30 |
30 |
30 |
30 |
60 |
60 |
60 | |
|
處理水量 （m3/h） |
A-0.5 |
0.5 |
0.4 |
0.33 |
0.5 |
0.4 |
0.38 |
0.3 |
0.5 |
0.43 |
0.38 |
|
A-1 |
1 |
0.8 |
0.65 |
1 |
0.9 |
0.75 |
0.6 |
1 |
0.85 |
0.75 | |
|
A-3 |
3 |
2.4 |
1.95 |
3 |
2.7 |
2.55 |
1.8 |
3 |
2.55 |
2.55 | |
|
A-5 |
5 |
4 |
3.25 |
5 |
4.5 |
3.75 |
3 |
5 |
4.25 |
3.75 | |
|
A-10 |
10 |
8 |
6.5 |
10 |
9 |
7.5 |
6 |
40 |
8.5 |
7.5 | |
|
A-20 |
20 |
16 |
13 |
20 |
18 |
15 |
12 |
20 |
17 |
15 | |
|
A-30 |
30 |
24 |
19.5 |
30 |
27 |
22.5 |
18 |
30 |
25.5 |
22.5 | |
五、WSZ-A設備標高
|
項目 |
A-0.5 |
A-1 |
A-3 |
A-5 |
A-10 |
A-20 |
A-30 |
|
H |
1500 |
1900 |
2400 |
2700 |
2600 |
2700 |
3000 |
|
H1 |
1000 |
1300 |
1800 |
2100 |
1800 |
1900 |
2100 |
|
H2 |
1000 |
1300 |
1700 |
2100 |
1600 |
1700 |
1800 |
|
DN1 |
80 |
80 |
80 |
80 |
100 |
100 |
100 |
|
DN2 |
80 |
80 |
100 |
100 |
100 |
125 |
125 |
【WSZ-F型模塊式】
一、概述
本產品是為用戶提供一種可埋地設置的成套有機污水處理設備，其主要目的是使生活污水和與之類似的工業有機污水經該設備處理后達到用戶要求的排放標準。以玻璃鋼材料為主要結構的全新工藝組合的WSH一F設備，使污水處理工藝與制造上又上了一個新臺階，從而使在此領域的污水處理設備達到國際先進水平。
二、WSZ-F設備技術參數表一
|
項目 |
進水 |
出水 |
|
BOD5 |
100-200 |
20 |
|
CODcr |
200-400 |
70 |
|
SS |
200-450 |
30 |
三、WSZ-F設備技術參數表二
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
